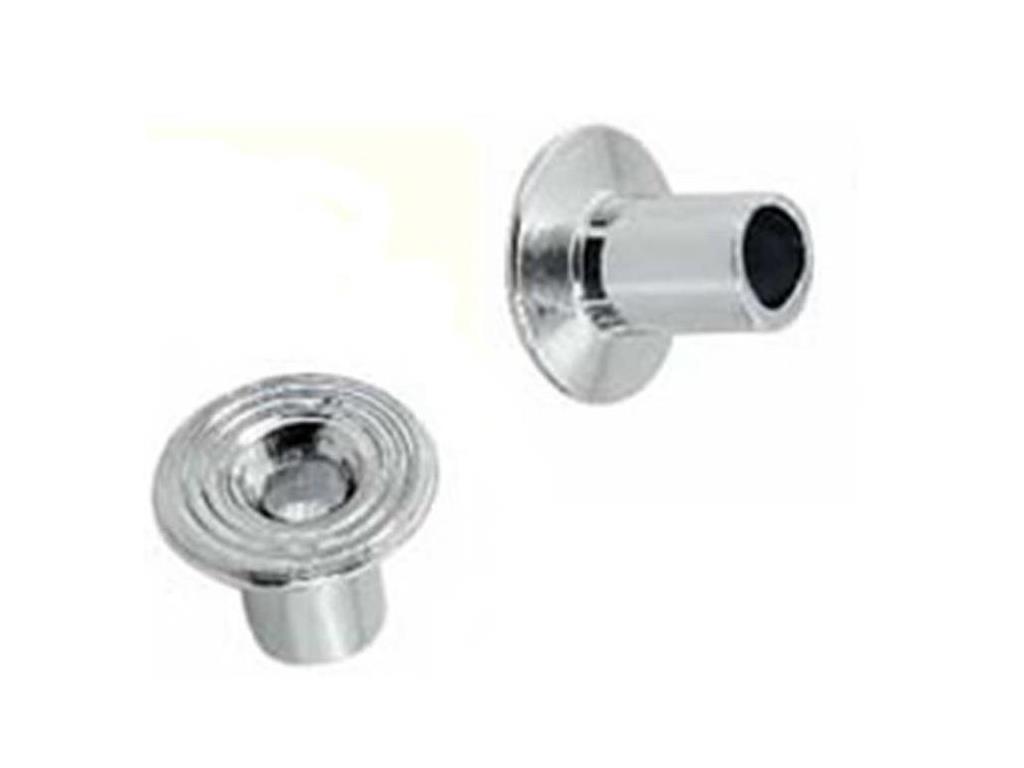

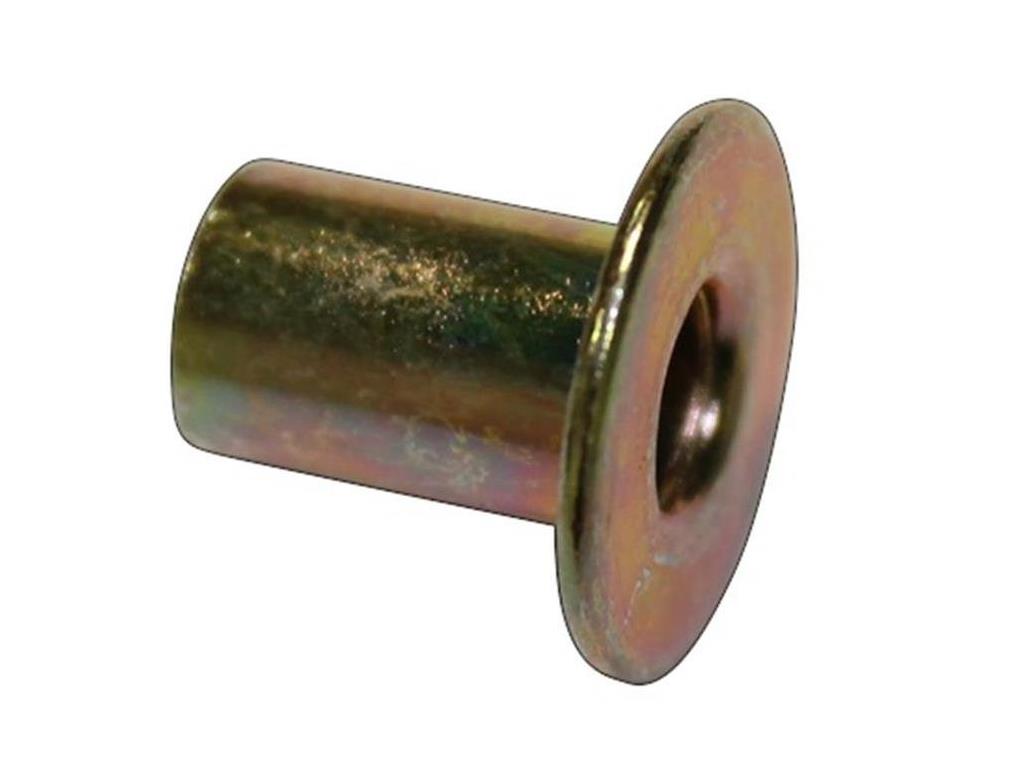

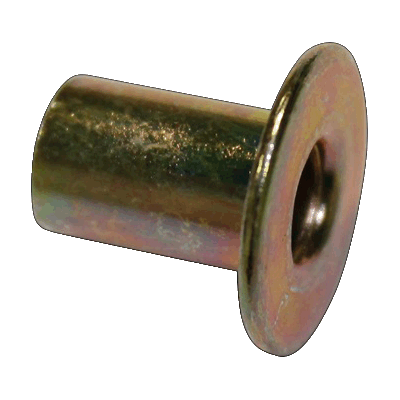

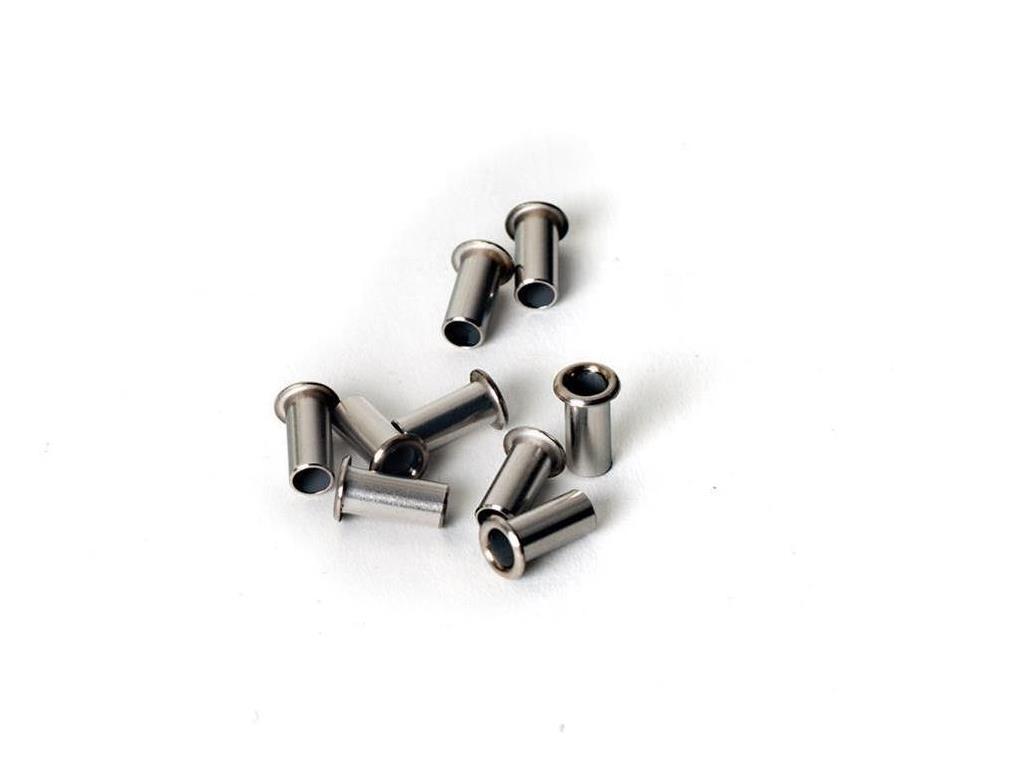

Boru perçinler, iki taraflı işleme için klasik tek parça bağlantı elemanıdır.
Boru Perçinlere uygulanan kuvvet, diğer perçinlere uygulanan kuvvetten yaklaşık % 40 daha düşüktür.
Boru Perçinler genellikle hareketin gerekli olduğu eklemler için tercih edilen perçin şeklidir.
Boru Perçinlerin yaygın uygulama alanları, diğer perçinler ile yaklaşık aynıdır. Işık fikstürleri, elektrik ve elektronik ürünlerde, Debriyaj ve Fren Balataları vb ürünlerde kullanılır.

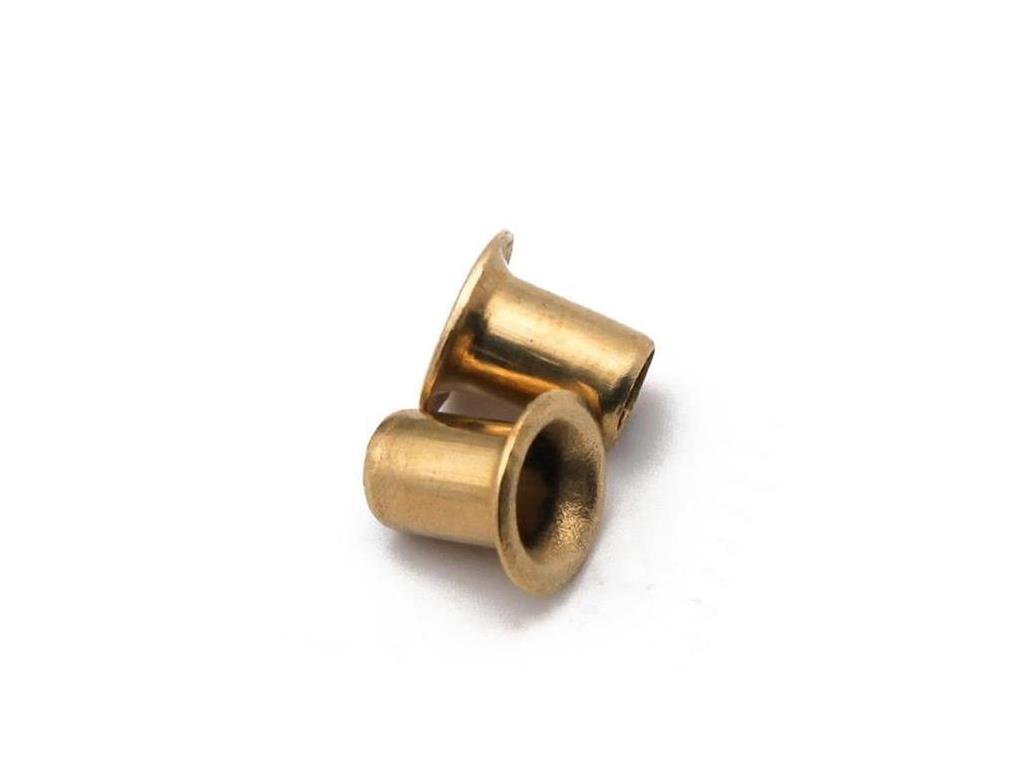

Hedef Bağlantı Elemanları, çeşitli çap ve boylarda, Çelik, Bakır ve Prinç malzemelerden ve istediğiniz kafa şekilleriyle yarım delik perçinlerin üreimlerini yapmaktadır.
Perçinler ile ilgili fiyat teklifi almak için satis@hedefbaglanti.com.tr adresine istemiş olduğunu ürün teknik bilgilerini göndermeniz yeterlidir.

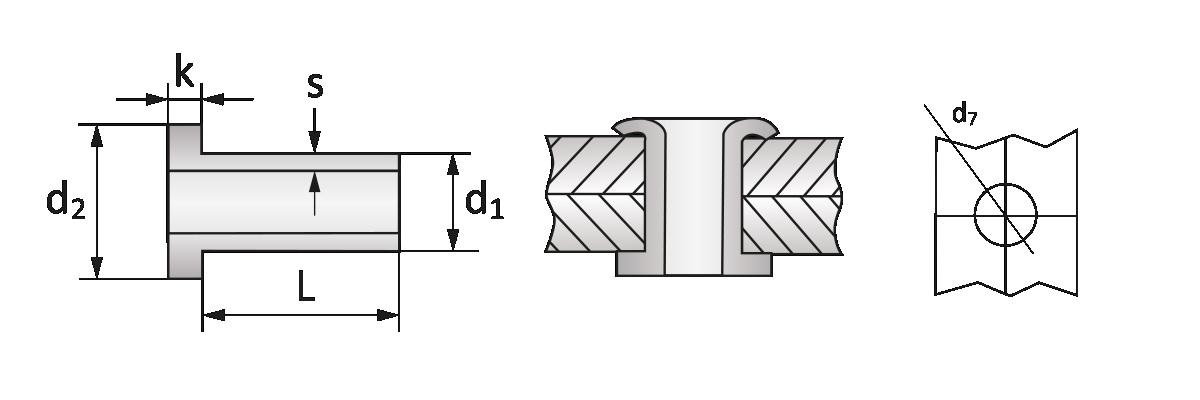

| DIN 7338-C BORU PERÇİNLER | ||||
|
|
|
|||
|
Perçin Çapı d1 |
Perçin Boyu L |
Flanş Çapı d2 |
Flanş Kalınlığı k |
Et Kalınlığı s |
| 4 | 6-12 | 7,5 | 1,0 | 0,60 |
| 5 | 8-15 | 9,5 | 1,0 | 0,75 |
| 6 | 10-20 | 11,5 | 1,2 | 0,90 |
| 6,35 | 12,7-19,1 | 11,5 | 1,2 | 0,90 |
| 8 | 15-25 | 15,5 | 1,2 | 1,00 |
| 10 | 15-25 | 18,0 | 1,2 | 1,25 |
| Malzeme : Cr+3 Kaplı Çelik | ||||

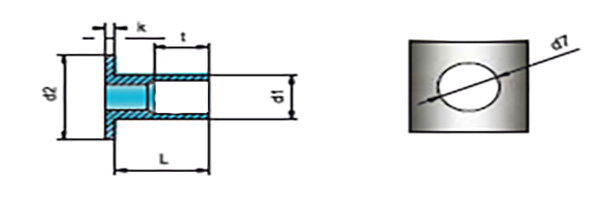

| DEBRİYAJ BALATA (PATLATMALI BORU) PERÇİNLER | ||||
|---|---|---|---|---|
|
|
|
|||
|
Perçin Çapı d1 |
Perçin Boyu L |
Flanş Çapı d2 |
Flanş Kalınlığı k |
Delik Çapı d7 |
| 4 | 5-6-8 | 7,5 | 0,6 | 4,2 |
| 5 | 5-6-8 | 9,5 | 0,6 | 5,2 |
| 6 | 5-6-8 | 11,5 | 0,8 | 6,2 |
| Malzeme : Cr+3 Kaplı Çelik | ||||
